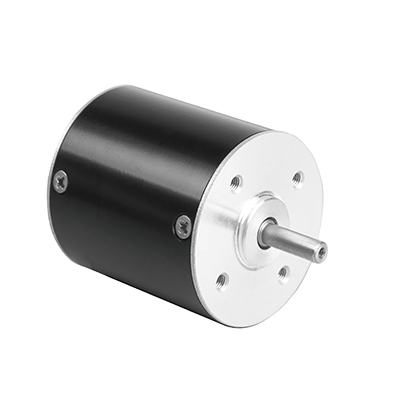

24V 5000RPM 0.029Nm 15W 0.98A Ф36x50mm برش لیس DC موٹر
مینوفیکچرر پارٹ نمبر: 36BL02502-0015-XXX
فریم کا سائز: Ф36mm
جسم کی لمبائی: 50 ملی میٹر
شرح شدہ وولٹیج: 24V
شرح شدہ رفتار: 5000RPM
شرح شدہ ٹارک: 0.029Nm
پاور: 15W
- فاسٹ ڈیلیوری
- کوالٹی اشورینس
حسب ضرورت دستیاب ہے۔
مصنوعات کا تعارف
عمومی تفصیلات
|
سمیٹنے کی قسم |
ستارہ |
|
شافٹ محوری پلے |
0.025 ملی میٹر |
|
وسیع درجہ حرارت |
-20 ڈگری ~55 ڈگری |
|
محیطی نمی |
<85% ( without condensation ) |
|
MAX۔ ریڈیل فورس |
فلانج سے 15N@10mm |
|
MAX۔ محوری قوت |
10N |
|
موصلیت کی کلاس |
کلاس بی |
|
موصلیت مزاحمت |
100M٪ce٪a9Min.٪40500VDC |
وائرنگ
|
لیڈ نمبر |
لیڈ کا رنگ |
لیڈ گیج |
فنکشن |
تفصیل |
|
1 |
سرخ |
UL1007/26AWG |
وی سی سی |
ہال سینسر کے لیے وولٹیج کی فراہمی |
|
2 |
سیاہ |
جی این ڈی |
ہال سینسر کے لئے زمین |
|
|
3 |
پیلا |
ہال اے |
||
|
4 |
سفید |
ہال بی |
||
|
5 |
نیلا |
ہال سی |
||
|
6 |
کینو |
UL1007٪ 2f18AWG |
فیز اے |
|
|
7 |
سبز |
فیز بی |
||
|
8 |
براؤن |
فیز سی |
تکنیکی وضاحتیں
|
ماڈل نمبر. |
وولٹیج کی درجہ بندی |
رفتار |
ریٹیڈ ٹارک |
طاقت |
موجودہ درجہ بندی |
بغیر لوڈ کی رفتار |
کوئی لوڈ کرنٹ |
مزاحمت/لائن لائن |
انڈکٹنس/لائن لائن |
واپس EMF مستقل |
لمبائی |
|
وی ڈی سی |
آر پی ایم |
N.m |
W |
A |
آر پی ایم |
A |
Ω |
ایم ایچ |
V٪2fkrpm |
ملی میٹر |
|
|
36BL{{1}XXX |
24 |
5000 |
0.029 |
15 |
0.98 |
7400 |
0.18 |
3.15 |
5.81 |
3.9 |
50 |
مکینیکل ڈائمینشن
عمومی سوالات
سوال: BLDC موٹرز میں ہال اثر سینسر کا کیا کردار ہے؟
A: ہال ایفیکٹ سینسر BLDC (برش لیس DC) موٹرز کے آپریشن میں اہم کردار ادا کرتے ہیں۔ ان کا استعمال روٹر کی پوزیشن پر فیڈ بیک فراہم کرنے کے لیے کیا جاتا ہے، جو موٹر کی درست تبدیلی اور کنٹرول کے لیے ضروری ہے۔ یہاں BLDC موٹرز میں ہال ایفیکٹ سینسر کے کردار پر ایک قریبی نظر ہے:
1. روٹر پوزیشن سینسنگ: BLDC موٹرز کو موٹر وائنڈنگز کو توانائی بخشنے کے صحیح وقت اور ترتیب کا تعین کرنے کے لیے روٹر کی پوزیشن کا علم درکار ہوتا ہے۔ اس مقصد کے لیے عام طور پر ہال ایفیکٹ سینسر استعمال کیے جاتے ہیں۔ یہ سینسر موٹر کے سٹیٹر کے ارد گرد مقررہ پوزیشنوں میں رکھے جاتے ہیں، عام طور پرروٹر میگنےٹ کی قربت۔
2. مقناطیسی فیلڈ کی تبدیلیوں کا پتہ لگانا: ہال ایفیکٹ سینسر ہال ایفیکٹ کی بنیاد پر کام کرتے ہیں، جو کہ مقناطیسی فیلڈ کے سامنے آنے پر کنڈکٹر میں وولٹیج کے فرق کی نسل ہے۔ جب روٹر میگنےٹ ہال ایفیکٹ سینسر کے قریب سے گزرتے ہیں، تو وہ مقناطیسی میدان میں تبدیلیاں پیدا کرتے ہیں، جن کا سینسر کے ذریعے پتہ چلتا ہے۔
3. پوزیشن سگنلز پیدا کرنا: ہال ایفیکٹ سینسرز موٹر کنٹرولر کو پوزیشن سگنل فراہم کرتے ہیں، جو اسٹیٹر کی نسبت روٹر کی پوزیشن کی نشاندہی کرتے ہیں۔ یہ سگنلز عام طور پر ڈیجیٹل دالوں یا منطقی حالتوں (اعلی یا کم) کی شکل میں ہوتے ہیں۔ سینسر کی تعداد اور جگہ کا تعین روٹر پوزیشن کا پتہ لگانے کے حل کا تعین کرتا ہے۔
4. کمیوٹیشن ٹائمنگ: ہال ایفیکٹ سینسرز سے پوزیشن سگنلز کا تجزیہ کرکے، موٹر کنٹرولر موٹر وائنڈنگز کو تبدیل کرنے کے لیے مناسب وقت کا تعین کرتا ہے۔ کنٹرولر جانتا ہے کہ کن وائنڈنگز کو متحرک کیا جانا چاہیے اور موٹر آپریشن کے لیے ضروری گھومنے والی مقناطیسی فیلڈ کو کس ترتیب میں پیدا کرنا ہے۔
5. کلوزڈ لوپ کنٹرول: ہال ایفیکٹ سینسرز BLDC موٹرز میں کلوزڈ لوپ کنٹرول کو بھی فعال کرتے ہیں۔ روٹر کی پوزیشن کی مسلسل نگرانی کرتے ہوئے، موٹر کنٹرولر تبدیلی کے وقت کو ایڈجسٹ کر سکتا ہے اور موٹر کی کارکردگی کو بہتر بنا سکتا ہے۔ یہ بہتر رفتار کنٹرول، ٹارک کنٹرول، اور مجموعی موٹر کارکردگی کی اجازت دیتا ہے۔
ہال ایفیکٹ سینسرز کی طرف سے فراہم کردہ درست اور بروقت فیڈ بیک BLDC موٹر کی درست اور قابل اعتماد تبدیلی کی اجازت دیتا ہے، جس کے نتیجے میں ہموار اور موثر موٹر آپریشن ہوتا ہے۔ اگرچہ ہال ایفیکٹ سینسرز کا وسیع پیمانے پر استعمال کیا جاتا ہے، یہ بات قابل غور ہے کہ بغیر سینسر کنٹرول تکنیک جو بیک الیکٹرو موٹیو فورس (EMF) تخمینہ یا جدید الگورتھم پر انحصار کرتی ہیں وہ بھی مخصوص BLDC موٹر ایپلی کیشنز میں استعمال کی جاتی ہیں تاکہ بیرونی پوزیشن سینسرز کی ضرورت کو ختم کیا جا سکے۔
