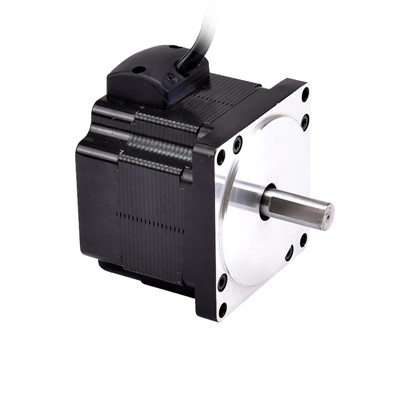

24V 4000RPM 0.72Nm 300W 12A 80x80x84mm برش لیس DC موٹر
مینوفیکچرر پارٹ نمبر: 80BL02402-0300-XXX
فریم کا سائز: 80x80mm
پروٹیکشن گریڈ: IP40
شرح شدہ وولٹیج: 24V
شرح شدہ رفتار: 4000RPM
شرح شدہ ٹارک: 0.72Nm
پاور: 300W
- فاسٹ ڈیلیوری
- کوالٹی اشورینس
حسب ضرورت دستیاب ہے۔
مصنوعات کا تعارف
عمومی وضاحتیں
|
تحفظ کا درجہ |
IP40 |
|
وسیع درجہ حرارت |
-20 ڈگری ~55 ڈگری |
|
ذخیرہ اندوزی کا درجہ حرارت |
-25 ڈگری ~+70 ڈگری |
|
محیطی نمی |
<85% ( without condensation ) |
|
موصلیت کی کلاس |
کلاس بی |
|
موصلیت مزاحمت |
100M٪ce٪a9Min.٪40500VDC |
وائرنگ
|
لیڈ نمبر |
لیڈ کا رنگ |
لیڈ گیج |
فنکشن |
تفصیل |
|
1 |
سرخ |
UL1061٪2f24AWG |
وی سی سی |
ہال سینسر کے لیے وولٹیج کی فراہمی |
|
2 |
پیلا |
Hv |
||
|
3 |
نیلا |
ایچ ڈبلیو |
||
|
4 |
سیاہ |
جی این ڈی |
ہال سینسر کے لئے زمین | |
|
5 |
کینو |
ہو |
||
|
6 |
نیلا |
UL1061٪2f18AWG |
w |
|
|
7 |
کینو |
u |
||
|
8 |
پیلا |
v |
تکنیکی وضاحتیں
|
ماڈل نمبر. |
وولٹیج کی درجہ بندی |
رفتار |
ریٹیڈ ٹارک |
طاقت |
موجودہ درجہ بندی |
بغیر لوڈ کی رفتار |
کوئی لوڈ کرنٹ |
مزاحمت/لائن لائن |
انڈکٹنس/لائن لائن |
واپس EMF مستقل |
لمبائی |
|
وی ڈی سی |
آر پی ایم |
N.m |
W |
A |
آر پی ایم |
A |
Ω |
ایم ایچ |
V/krpm |
ملی میٹر |
|
|
80BL{{1}XXX |
24 |
4000 |
0.72 |
300 |
12.00 |
4500 |
2.4 |
0.07 |
0.19 |
4.53 |
84 |
مکینیکل ڈائمینشن
عمومی سوالات
سوال: BLDC موٹر آپریشن کے لئے تھرمل تحفظات کیا ہیں؟
A: 1. درجہ حرارت کی حدیں: BLDC موٹرز میں صنعت کار کی طرف سے مخصوص درجہ حرارت کی حد ہوتی ہے۔ درجہ حرارت کی ان حدوں کے اندر موٹر کو چلانا بہترین کارکردگی اور لمبی عمر کو یقینی بناتا ہے۔ درجہ حرارت کی حد سے تجاوز کرنے سے موصلیت کی خرابی، میگنےٹ کی ڈی میگنیٹائزیشن اور دیگر نقصان دہ اثرات مرتب ہو سکتے ہیں۔
2. حرارت کی کھپت: قابل قبول حد کے اندر موٹر کے درجہ حرارت کو برقرار رکھنے کے لیے گرمی کی موثر کھپت ضروری ہے۔ آپریشن کے دوران پیدا ہونے والی گرمی کو ختم کرنے کے لیے موٹر ڈیزائن میں مناسب کولنگ میکانزم جیسے وینٹیلیشن، ہیٹ سنک، یا پنکھے کو شامل کرنا چاہیے۔ حرارت کی منتقلی کو آسان بنانے کے لیے مناسب ہوا کا بہاؤ اور موٹر کا مناسب نصب ہونا اہم عوامل ہیں۔
3. ڈیوٹی سائیکل اور مسلسل آپریشن: موٹر کا ڈیوٹی سائیکل، جو موٹر آپریشن کے وقت کے کل وقت کے تناسب سے مراد ہے، گرمی کی پیداوار کو متاثر کرتا ہے۔ زیادہ سے زیادہ بوجھ پر مسلسل آپریشن کے نتیجے میں گرمی بڑھ سکتی ہے۔ اگر موٹر اپنی زیادہ سے زیادہ صلاحیت کے قریب چلتی ہے، تو اسے اضافی ٹھنڈک کے اقدامات یا ڈیریٹنگ کی ضرورت پڑ سکتی ہے تاکہ یہ یقینی بنایا جا سکے کہ درجہ حرارت محفوظ حدوں کے اندر رہے۔
4. اوور کرنٹ اور اوور لوڈ پروٹیکشن: اوور کرنٹ یا اوور لوڈنگ حالات موٹر میں گرمی کی پیداوار میں اضافہ کا باعث بن سکتے ہیں۔ مناسب حفاظتی میکانزم جیسے اوور کرنٹ پروٹیکشن ڈیوائسز، تھرمل سینسرز، یا موٹر پروٹیکشن سرکٹس کو لاگو کرنے سے ضرورت سے زیادہ گرمی کو روکنے اور ممکنہ نقصان کو کم کرنے میں مدد مل سکتی ہے۔
5. محیطی درجہ حرارت: محیطی درجہ حرارت جس میں موٹر چلتی ہے اس کی تھرمل کارکردگی کو متاثر کرتی ہے۔ اعلی محیطی درجہ حرارت موٹر کی گرمی کو مؤثر طریقے سے ختم کرنے کی صلاحیت کو کم کرتا ہے۔ لہذا، یہ ضروری ہے کہ محیطی درجہ حرارت پر غور کریں اور اسے موٹر کے تھرمل ڈیزائن اور آپریشن میں شامل کریں۔
6. تھرمل مانیٹرنگ: موٹر کے اندر درجہ حرارت کے سینسر یا تھرمل مانیٹرنگ سسٹم کو شامل کرنا ریئل ٹائم درجہ حرارت کی رائے فراہم کر سکتا ہے۔ موٹر کے درجہ حرارت کی نگرانی کرنے سے اگر درجہ حرارت حد سے بڑھ جائے یا حد سے بڑھ جائے تو فعال اقدامات اٹھائے جا سکتے ہیں۔ یہ بروقت ایڈجسٹمنٹ کو قابل بناتا ہے، جیسے بوجھ کو کم کرنا، کولنگ بڑھانا، یا تھرمل پروٹیکشن میکانزم کو نافذ کرنا۔
7. موصلیت کی کلاس: BLDC موٹرز میں مختلف موصلیت کی کلاسیں ہوتی ہیں جو درجہ حرارت کے تغیرات کو برداشت کرنے کی ان کی صلاحیت کا تعین کرتی ہیں۔ ایپلی کیشن کے درجہ حرارت کے تقاضوں کے لیے موزوں موصلیت کی کلاس والی موٹر کا انتخاب طویل مدتی اعتبار کو یقینی بنانے اور موصلیت کی ناکامی کو روکنے کے لیے بہت ضروری ہے۔
