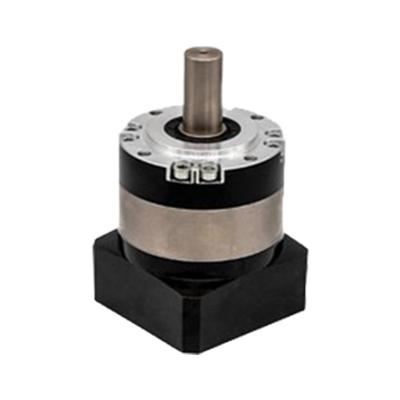

PRF120 سیریز Precision Planetary Gearbox

قسم: سیارے دانتوں کے ساتھ سیاروں کا گیئر باکس
گیئر باکس پروٹیکشن گریڈ کی ڈگری: IP65
ایک مرحلہ: تناسب 3، 4، 5، 7، 10؛ ردعمل 10 آرکمین سے کم یا اس کے برابر؛ کارکردگی 97٪ سے زیادہ یا اس کے برابر
دو مرحلے: تناسب 12، 15، 16، 20، 25، 28، 35، 40، 50، 70؛ ردعمل 18 آرکمین سے کم یا اس کے برابر؛ کارکردگی 94٪ سے زیادہ یا اس کے برابر
تین مرحلے: تناسب 100، 125، 140، 175، 200، 250؛ ردعمل 25 آرکمین سے کم یا اس کے برابر؛ کارکردگی 90٪ سے زیادہ یا اس کے برابر

انکوائری بھیجنے

فاسٹ ڈیلیوری
کوالٹی اشورینس
حسب ضرورت دستیاب ہے۔

مصنوعات کا تعارف

پروڈکٹ کا جائزہ

یہ PRF120 پلانیٹری گیئر باکس سیدھا دانتوں کے ساتھ سیاروں کے گیئر باکس کی ایک قسم ہے۔ اس میں IP65 کا پروٹیکشن گریڈ ہے، جس کی وجہ سے یہ مشکل ماحول میں اچھی طرح کام کرتا ہے۔ اس ہائی ٹارک والے سیارے کے گیئر باکس کے تین مراحل ہیں۔ اپنی ایک مرحلے کی ترتیب میں، یہ PRF120 گیئر باکس 3، 4، 5، 7، اور 10 سمیت گیئر تناسب کی ایک رینج پیش کرتا ہے، جس میں 10 سے کم یا اس کے برابر کے کم سے کم ردعمل اور اس سے زیادہ یا اس کے برابر کی متاثر کن کارکردگی ہے۔ 97% دو مراحل کے مختلف قسم کے لیے، تناسب جیسے 12، 15، 16، 20، 25، 28، 35، 40، 50، اور 70 دستیاب ہیں، اس کے ساتھ 18 آرکمین سے کم یا اس کے برابر کی بیکلاش وضاحتیں اور قابل تعریف کارکردگی۔ 94% سے زیادہ یا اس کے برابر۔ تین مراحل کی ترتیب 100، 125، 140، 175، 200، اور 250 کے تناسب فراہم کرتی ہے، جس میں 25 آرکمین سے کم یا اس کے برابر کی بیکلاش حد اور 90% سے زیادہ یا اس کے برابر کی کم از کم کارکردگی ہے۔ یہ سیاروں کے گیئر باکس کو مختلف ایپلی کیشنز میں عین موشن کنٹرول اور اعلی کارکردگی فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ خاص طور پر مطلوبہ ماحول کے لیے موزوں ہے۔

PRF نام دینے کا اصول(مثال کے طور پر: PRF-090N-010-20-19-1)

کارکردگی کی تفصیلات

تکنیکی پیرامیٹر		1 مرحلہ					2 مرحلہ										3 مرحلہ
تناسب		3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100	125	140	175	200	250
برائے نام آؤٹ پٹ ٹارک T2N	این ایم	51	72	76	91	74	68	72	68	68	72	68	72	68	72	86	65	69	65	69	65	69
ایمرجنسی اسٹاپ ٹارک T2NOT	این ایم	برائے نام آؤٹ پٹ ٹارک کے 3 گنا
برائے نام ان پٹ اسپیڈ n1N	آر پی ایم	3000
زیادہ سے زیادہ ان پٹ اسپیڈ n1B	آر پی ایم	6000
معیاری بیکلاش P2	آرکمین	10 سے کم یا اس کے برابر					18 سے کم یا اس کے برابر										25 سے کم یا اس کے برابر
Torsional سختی	Nm/arcmin	12
زیادہ سے زیادہ موڑنے والا لمحہ F2rB	N	3780
زیادہ سے زیادہ محوری لوڈ F2aB	N	1890
سروس کی زندگی	گھنٹہ	20000
کارکردگی η	%	97% سے زیادہ یا اس کے برابر					94% سے زیادہ یا اس کے برابر										90% سے زیادہ یا اس کے برابر
0حرارتی درجہ حرارت	ڈگری	-10 ڈگری ~90 ڈگری
چکنا		مصنوعی چکنا کرنے والے تیل
گیئر باکس پروٹیکشن کی ڈگری		IP65
بڑھتے ہوئے مقام		تمام سمتوں
شور کی سطح(n=3000rpm، کوئی بوجھ نہیں، 50 سینٹی میٹر)	dB(A)	65
Inertia J1 کے بڑے لمحات	kg.cm2	0.31	0.27	0.26	0.25	0.25	0.25	0.26	0.27	0.26	0.26	0.25	0.26	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25

مکینیکل ڈائمینشن

مماثل موٹر سائز

PRF120 سیریز	اسٹیج	تناسب	آؤٹ پٹ شافٹ کا قطر	ان پٹ شافٹ کا قطر	موٹر شافٹ کی قطر x لمبائی/قطر اور موٹر پر پائلٹ کی اونچائی/QTYs-قطر کے وقفہ
	ایک مرحلہ	3/4/5/7/10	25	22/24	Φ22×58/Φ110×6/4-Φ9-Φ145
					Φ24×58/Φ110×6/4-Φ9-Φ145
	دو اسٹیج	12/15/16/20/25/28/ 35/40/50/70	25	22/24	Φ22×58/Φ110×6/4-Φ9-Φ145
					Φ24×58/Φ110×6/4-Φ9-Φ145
	تھری اسٹیج	100/125/140/175/ 200/250	25	22/24	Φ22×58/Φ110×6/4-Φ9-Φ145
					Φ24×58/Φ110×6/4-Φ9-Φ145

عمومی سوالات

سوال: آپ کے عام ادائیگی کے طریقے کیا ہیں؟

A: ہمارے معیاری ادائیگی کے طریقہ کار میں T/T کے ذریعے پیشگی 50% ڈاون ادائیگی شامل ہے، اور بقیہ 50% بیلنس شپمنٹ سے پہلے T/T کے ذریعے ادا کیا جاتا ہے۔ تاہم، پرانے صارفین کے لیے، ہم ضرورت کے مطابق ادائیگی کی شرائط کو ایڈجسٹ کر سکتے ہیں۔ براہ کرم نوٹ کریں کہ پے پال صرف نمونے کے آرڈرز کے لیے دستیاب ہے۔

سوال: سیاروں کا گیئر باکس کیسے کام کرتا ہے؟

A: ایک سیارے کے گیئر باکس میں، ان پٹ ٹارک ایک سنٹرل گیئر میں منتقل ہوتا ہے جسے سورج گیئر کہتے ہیں، جو متعدد سیاروں کے گیئرز کے ساتھ میش کرتا ہے۔ یہ سیارے کے گیئر سورج کے گیئر کے گرد گھومتے ہیں جبکہ بیرونی رنگ گیئر (اینولس گیئر) کے ساتھ میشنگ بھی کرتے ہیں، جس کے نتیجے میں ٹارک آؤٹ پٹ ہوتا ہے۔

سوال: سیاروں کے گیئر کنفیگریشنز کی مختلف اقسام کیا ہیں؟

A: عام سیاروں کے گیئر کنفیگریشنز میں اسپر پلینٹری گیئرز، ہیلیکل پلینٹری گیئرز، اور متعدد مراحل کے ساتھ سیاروں کی گیئر ٹرینیں شامل ہیں، ہر ایک مختلف ایپلی کیشنز کے لیے الگ الگ فوائد پیش کرتی ہے۔

سوال: سیاروں کے گیئر باکس میں گیئر کا تناسب کیسے طے کیا جاتا ہے؟

A: سیارے کے گیئر باکس میں گیئر کا تناسب سورج گیئر، سیارے کے گیئرز، اور اینولس گیئر پر دانتوں کی تعداد سے طے ہوتا ہے۔ اس کا حساب اینولس گیئر پر دانتوں کی تعداد کو سورج کے گیئر پر دانتوں کی تعداد کے مجموعے سے اور ایک سیارے کے گیئر پر دانتوں کی تعداد سے دوگنا کر کے لگایا جاتا ہے۔

سوال: سیاروں کے گیئر باکسز رفتار میں کمی کیسے حاصل کرتے ہیں؟

A: سیارے کے گیئر باکسز ان پٹ سن گیئر کو متعدد سیارے کے گیئرز کے ساتھ میش کرکے رفتار میں کمی حاصل کرتے ہیں۔ سٹیشنری آؤٹر رِنگ گیئر (اینولس گیئر) کو شامل کرتے ہوئے سیارے کے گیئرز سورج کے گیئر کے گرد گھومتے ہیں۔ سیارے کے گیئرز اور اینولس گیئر کے درمیان کاؤنٹر روٹیشن ان پٹ کے مقابلے آؤٹ پٹ کی رفتار کو کم کرتی ہے، جس سے کمپیکٹ ڈیزائن میں تیز رفتاری میں کمی کو قابل بنایا جا سکتا ہے۔

سوال: آپ فروخت کے بعد کیا خدمات پیش کرتے ہیں؟

A: ہم ترسیل کی تاریخ سے اپنے پروڈکٹس کے لیے 12-ماہ کی وارنٹی فراہم کرتے ہیں۔ مزید برآں، آپ کے پروجیکٹ کے ابتدائی مراحل کے دوران، ہم باخبر فیصلے کرنے اور آپ کے منصوبے کی کامیابی کو یقینی بنانے میں آپ کی مدد کے لیے مفت تکنیکی مشاورتی خدمات پیش کرتے ہیں۔

سوال: سیارے کے گیئر باکس کے اہم اجزاء کیا ہیں؟

A: سیاروں کے گیئر باکس کے اہم اجزاء میں سورج گیئر، سیارہ گیئر رنگ، ان پٹ شافٹ، آؤٹ پٹ شافٹ، بیرنگ وغیرہ شامل ہیں۔ یہ اجزاء ایک ساتھ مل کر کام کرتے ہیں تاکہ ٹارک ضرب، رفتار میں کمی، اور گردشی پیداوار کو کمپیکٹ اور موثر انداز میں فراہم کیا جا سکے۔
